El sensor utilizado es el DS1820, de el fabricante DALLAS SEMICONDUCTOR:

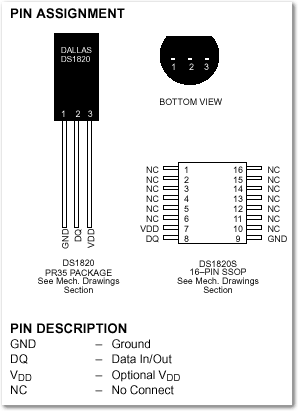

Es un dispositivo en encapsulado, “tipo transistor” PR35 o “tipo integrado” SSOP (en lugar del tradicional botón) y permite medir temperaturas desde 55°C hasta +125°C en incrementos de 0.5°C con 9 bits de precisión en un tiempo típico de 200 ms.
El sistema opera sobre la interfaz de un conductor (1 wire bus), no siendo imprescindible alimentación externa y teniendo un número de serie en ROM de 64 bits, lo que permite tener un conjunto de termómetros conectados por medio del bus de un conductor y ser interrogados de a uno por su número de serie, como si se trataran de botones.
La temperatura se obtiene en un formato de módulo y signo de nueve bits:
En esta tabla podemos ver las palabras digitales que obtenemos del sensor con diferentes temperaturas:
Esquema básico de conexionado:
El bit más significativo (MSB) corresponde al signo y que el bit menos significativo(LSB) tiene un peso de 0.5 °C, el subsiguiente en sentido creciente 1°C, el bit 2 estará asociado a 2°C, hasta el bit 7 cuyo peso será de 64°C.
